自動撒水設備
灑水頭

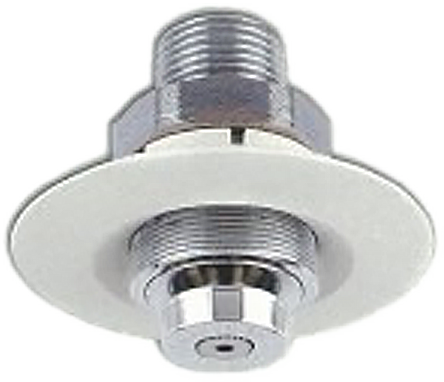

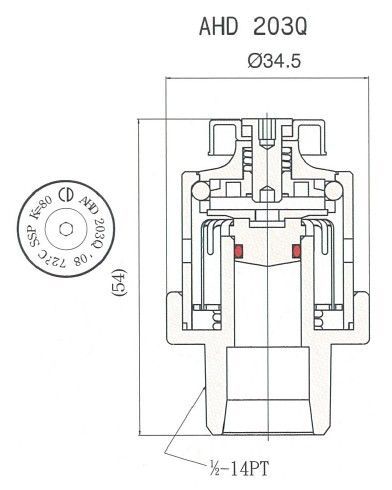

AHD2030

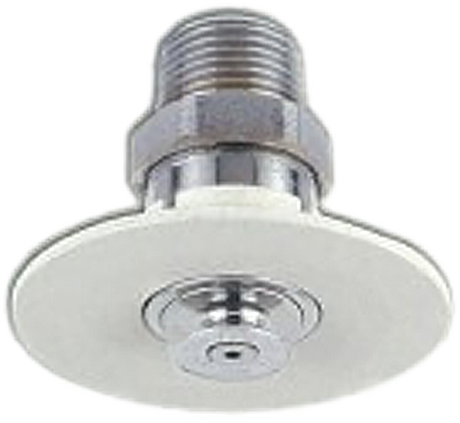

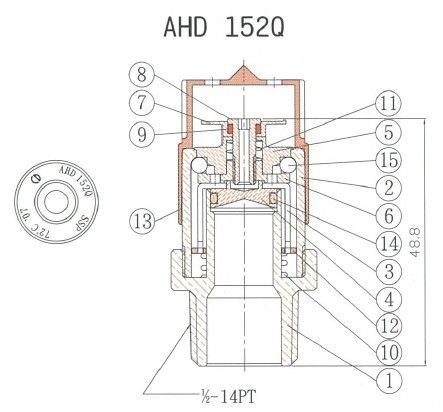

AHD1520

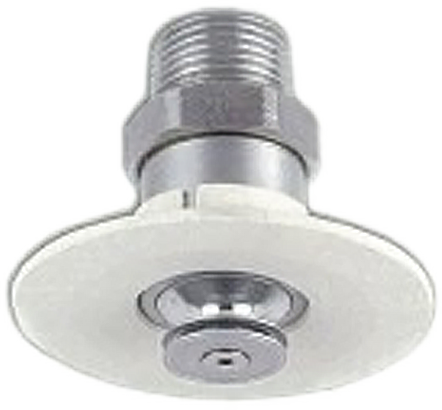

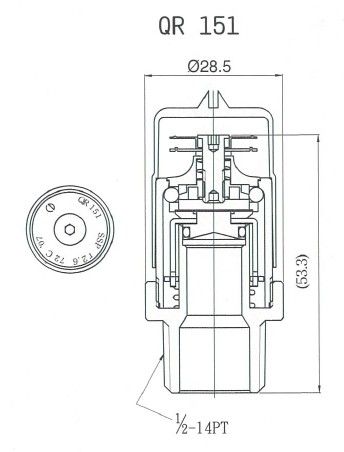

QR 151
規格表
| 型號 | AHD 2030 | AHD 1520 | QR 151 |
|---|---|---|---|
| 安裝方式 | 向下 | 向下 | 向下 |
| 標示溫度 | 72°C | 72°C | 72°C |
| 感度種類 | 第二種 | 第二種 | 第一種 |
| 放水量 | 80±4ℓ/min | 80±4ℓ/min | 80±4ℓ/min |
| 有效防護半徑 | r=2.3m | r=2.3m | r=2.6m |
| 試驗壓力 | 35kgf/cm² | 35kgf/cm² | 35kgf/cm² |
材料表
| 編號 | 件名 | 材質 |
|---|---|---|
| 1 | 本體 | C3604 |
| 2 | 套筒 | C3604 |
| 3 | 迴水板 | C3604 |
| 4 | 止水承座 | C3604 |
| 5 | 鋼珠承座 | C3604 |
| 6 | 推珠承座 | C3604 |
| 7 | 集熱版 | C3604 |
| 8 | 集熱蓋固定螺絲 | C3604 |
| 9 | 易熔錫合金華司 | Fusible Alloy |
| 10 | 迴水板彈簧 | SUS304 |
| 11 | 推珠座彈簧 | SUS304 |
| 12 | 止落板 | C2680 |
| 13 | 保護蓋 | PP |
| 14 | O型環 | NBR |
| 15 | 不銹鋼珠 | SUS304 |
自動撒水頭
一、概說
在濕式及乾式之自動灑水系統及泡沬滅火系統中,灑水頭扮演極重要之角色,ANEN灑水頭之特點是高敏感度、高完整性測試設備和環境,使ANEN灑水頭其品質之可靠性佳
經內政部型式認可
撒水分佈均勻
二、規格

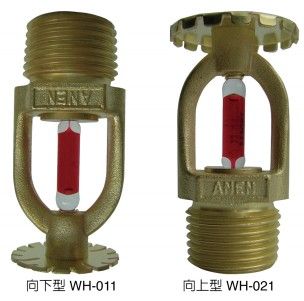

| 型號 | WH-011/WH-021 |
|---|---|
| 安裝方式 | 向下型/向上型 |
| 標示溫度 | 68°C |
| 放水量 | 80±4ℓ/min |
| 裝接螺紋 | PT1/2 15A |
| 動作時間 | 60秒以內 |
| 試驗壓力 | 35kgf/cm² |
| 感熱元件 | 玻璃球型(JOB F5) |
| 感熱種類 | 第二種 |
| 容許最高周圍溫度 | 39°C |
| 有效防護半徑(面積) | r=2.3m(16.6m²) |
| 適用範圍 | 供自動撒水設備之灑水頭及泡沫設備之感知灑水頭 |

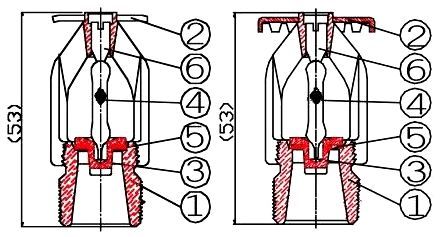

三、材料表
| 編號 | 件名 | 材質 |
|---|---|---|
| 1 | 本體 | C3604 |
| 2 | 迴水板 | C2680 |
| 3 | 承座 | C3604 |
| 4 | 玻璃球 | 玻璃、酒精 |
| 5 | 止水墊片 | TEFLON |
| 6 | 固定螺釘 | C3604 |

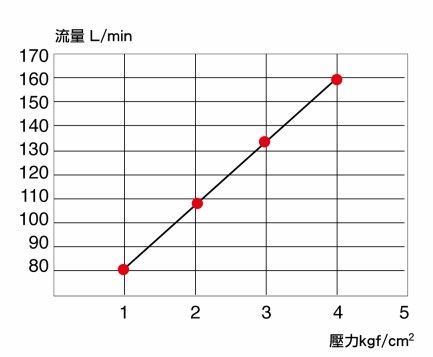

四、流量壓力圖

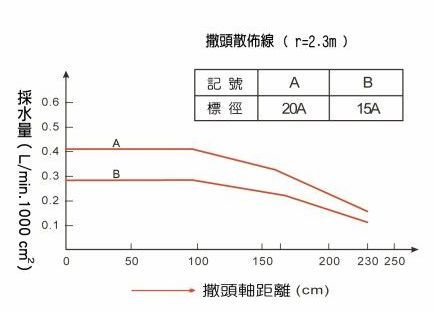

五、撒水分佈曲線圖

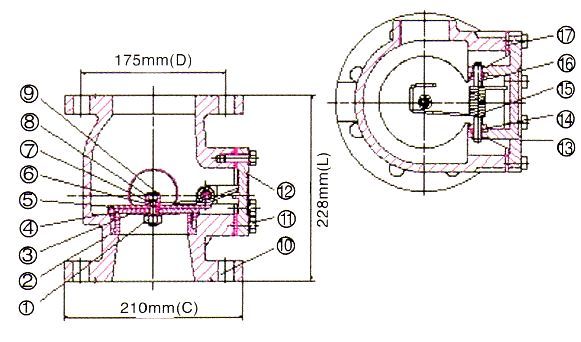

自動警報逆止閥
產品簡介
- AAV-100A型自動警報逆止閥,使用於濕式管道的自動灑水或泡沬系統,可水平及垂直方式安裝,工廠十多年生產經驗,在產品質以及實用性上有相當之優異性。
- 經消防署審核認可
使用場所
安裝於加壓供水系統(加壓泵)及警戒區域的灑水頭之間,當有火警發生時,因前端灑水頭破裂灑水,而引起壓力變化,將閥門啟動並將水流訊號轉為電訊號,用以啟動幫浦及發出警報並標示位置於受信總機上,同時亦可用本身水流動力,不必借助電力之狀況下啟動水力警鈴。
材料表
| 序號 | 件名 | 材料 |
|---|---|---|
| 1 | 螺母 | 不鏽鋼304 |
| 2 | 閥座 | BC6 |
| 3 | 墊片 | 不鏽鋼304 |
| 4 | 閥門膠墊 | B Ⅱ 714 |
| 5 | 閥門 | 不鏽鋼304 |
| 6 | 膠墊 | B Ⅱ 714 |
| 7 | 不鏽鋼珠 | 不鏽鋼304 |
| 8 | 插銷 | 黃銅 |
| 9 | 連接桿 | 黃銅 |
| 10 | 本體 | FC 200 |
| 11 | 螺栓 | STEEL |
| 12 | 閥蓋 | FC 200 |
| 13 | 閥口檔圈 | STEEL |
| 14 | 軸套 | 黃銅 |
| 15 | 彈簧 | 不鏽鋼304 |
| 16 | 軸 | 不鏽鋼304 |
| 17 | 封墊 | B Ⅱ 714 |
